溯源排查、信息化

 該項目實施地點為潮州市古城區，東至環城東路，西至環城西路，南至環城南路，北至環城北路。通過管道排查摸清管網底數及管道基本情況，為后續治理、修復提供依據。

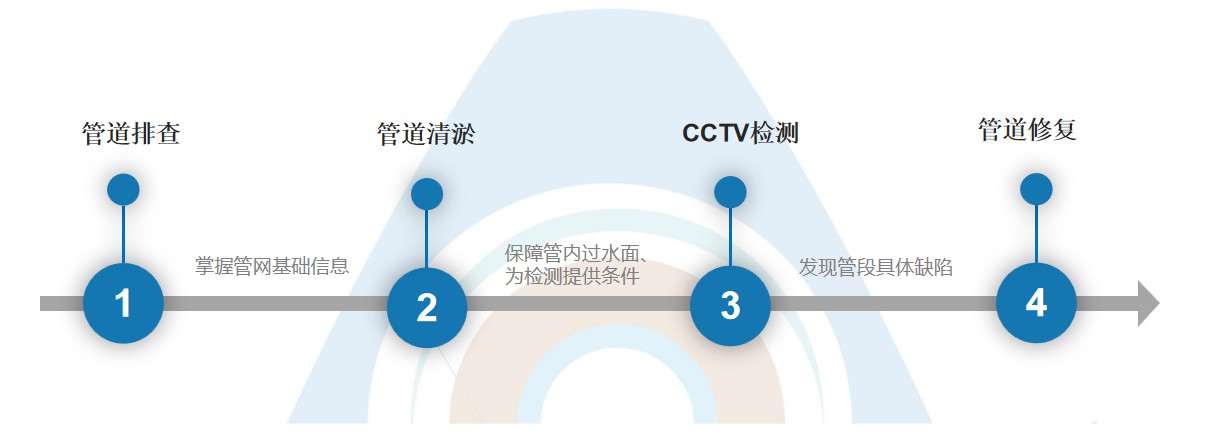

  管網溯源排查包含管網測繪及管網檢測：

 本次排水管網測繪采用的方式為：

1.根據排查現場選用全站儀或RTK對管線進行測繪；

2.開井測量檢查井及其屬性調查；

3.采用儀器探測和調查相結合的方式探測隱蔽暗溝。

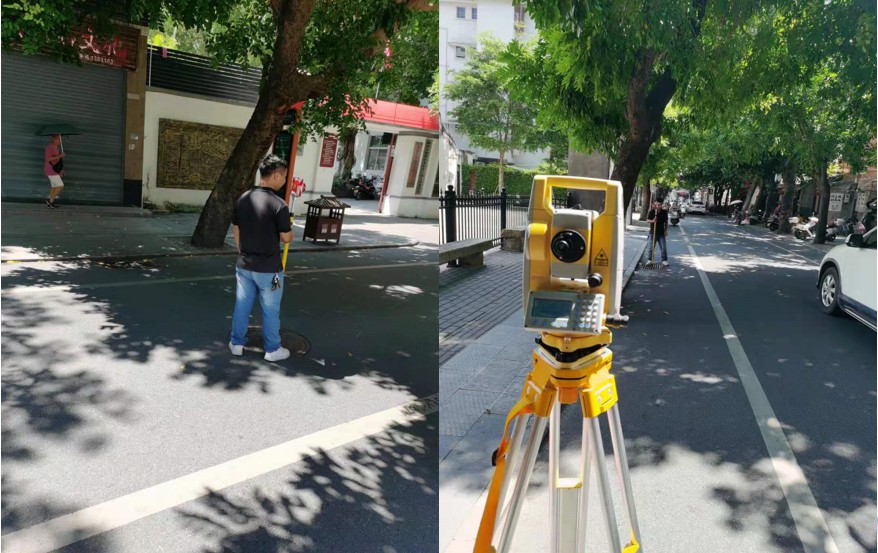

                                                                                 排水管網測繪施工

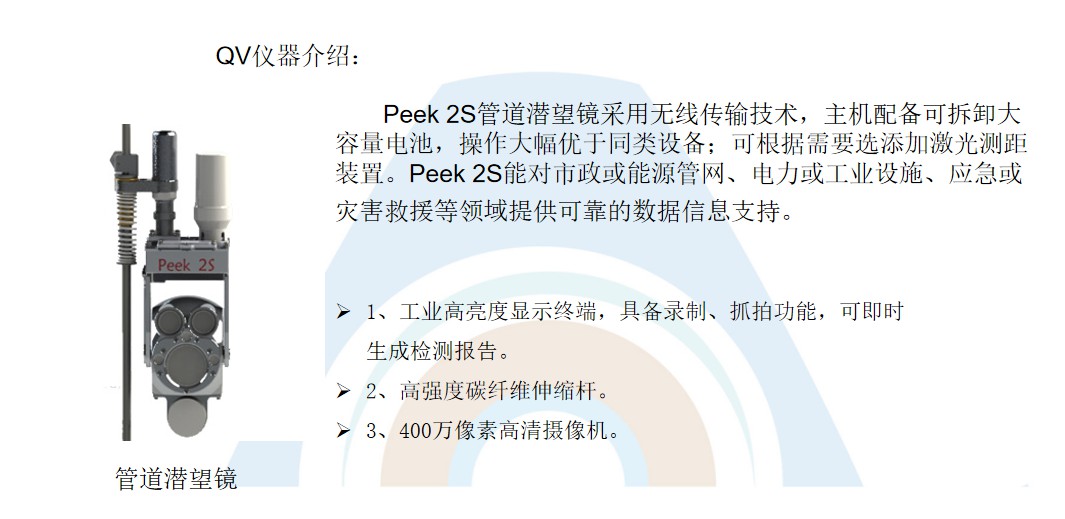

對基礎排查中發現的問題點和問題區域進一步排查，借助管道QV潛望鏡、儀器檢測等，判斷排水管網系統功能性、結構性缺陷問題，為制定排水管網清淤檢測、修復提供參考依據，并結合當?shù)厍闆r，考慮同步實施修復改造工作

   排水管線檢測內容及儀器如下：

 1.排查管道淤積、排水不暢的原因；

 2.排查管道的腐蝕、破損、滲漏、接口錯位、起伏、淤積、結垢等大致狀況；

 3.排查雨污水管道混接情況；

 4.排查管道不明滲入水或水量異常情況；

 5.排查去向不明的檢查井或管段；

 6.排查非法排放污水的源頭及接駁口。

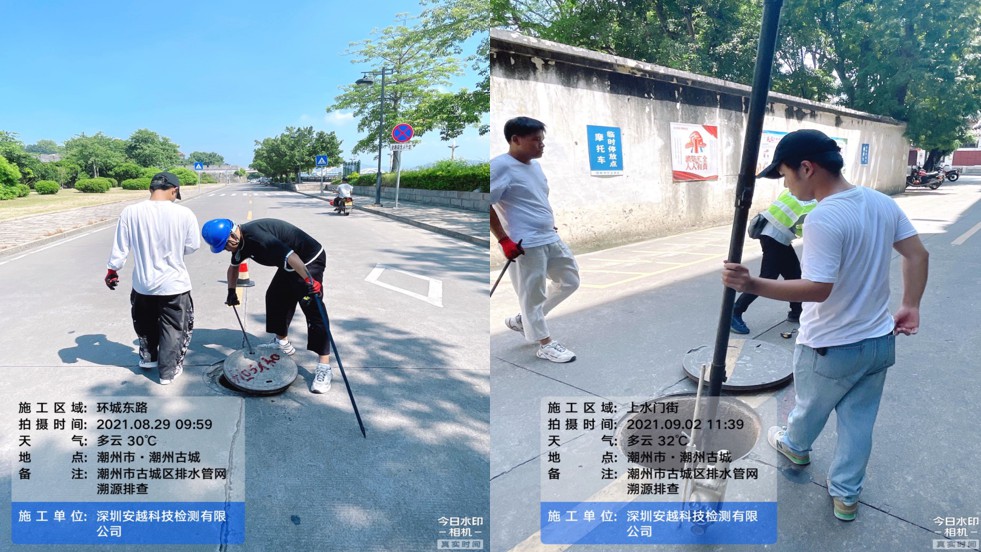

排水管網檢測施工

本次檢測合計：

結構性缺陷713處（一級缺陷269處、二級缺陷230處、三級缺陷147處、四級缺陷67處）

功能性缺陷996處（一級缺陷313處、二級缺陷251處、三級缺陷174處、四級缺陷258處）

其中，雨水管道缺陷總計1449處，污水管道缺陷260處

本次檢測與評估依據《城鎮排水管道檢測與評估技術規程》(CJJ 181-2012)

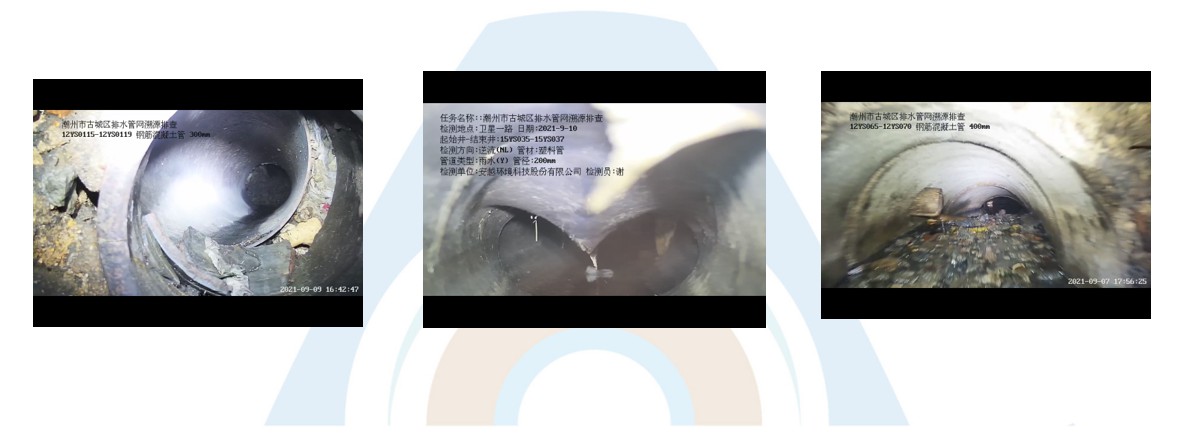

排水管網結構性缺陷圖片

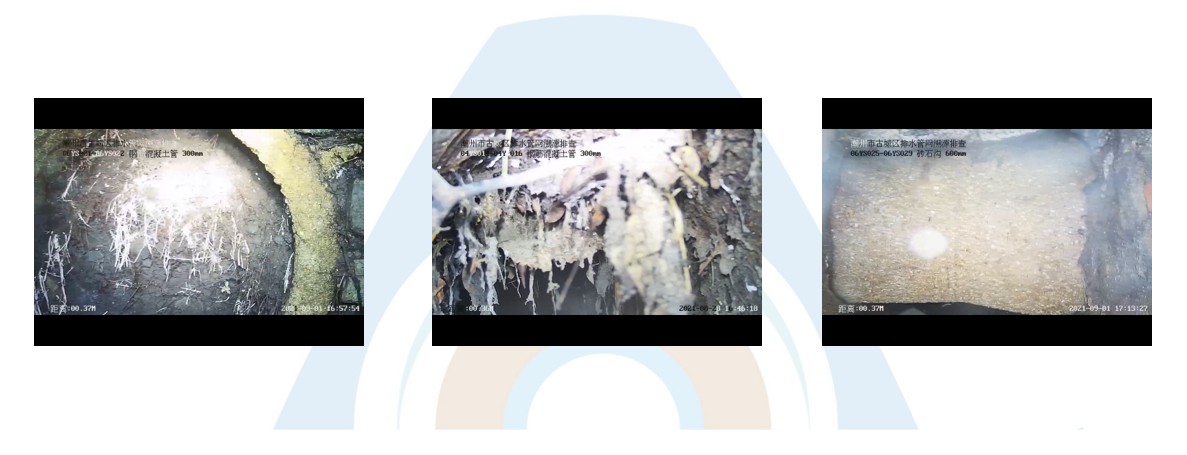

排水管網功能性缺陷圖片

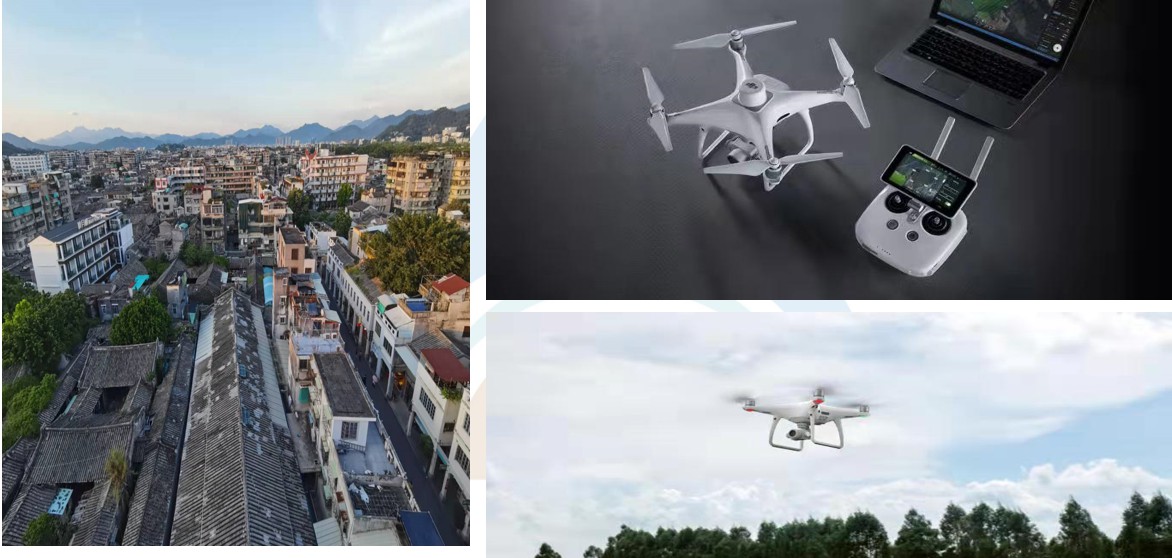

地形補測施工
