熱塑成型修復技術(排水)

蕪湖緯三路排水管道修復工程（水泥管破裂、錯口、脫節）

    工程概況：待修復管道位于蕪湖市三山區緯三路的主干管，如圖7.2-1所示。待修復管道為DN400-DN700鋼筋混凝土管，總長948m，每段管節長1.5m。檢查井口徑為DN700。

經檢測該段管道內存在嚴重的結構性缺陷，其中結構性缺陷主要為接口錯口、脫節、破裂等缺陷類型。錯口、脫節距離達20cm，破裂多呈縱向破裂，且長度較長，缺陷等級評定為三~四級，如圖7.2-2、圖7.2-3所示。經技術比選后，本工程選用熱塑成型內襯修復技術進行修復加固。

管道預處理

    本工程管道功能性缺陷當中，采用高壓水射流清洗原有管道。本工程管道錯口、脫節距離較大，預處理過程中應將錯口、脫節部位用水泥抹平，且應避免接口處陡坎的出現，對于管道滲漏處采用專用堵漏材料進行堵漏。

內襯修復

原位熱塑成型內襯修復施工過程依次為：內襯管預熱、內襯管拖入、內襯管蒸汽加熱固化、冷卻、端口處理。實際施工中仍有許多經驗值得總結，本工程中的經驗如下：

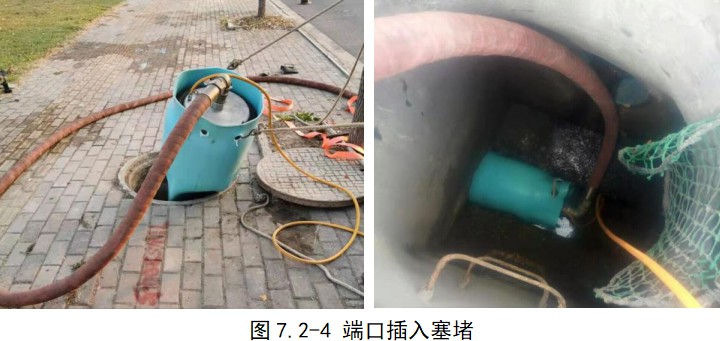

    目前國內檢查井井口直徑只有DN600~DN700，因此較大管徑（DN600以上）現有的整體塞堵難以放入檢查井內。針對本問題，對于堵塞難以從檢查井口放入時，將襯管延長到檢查井口外在地面插入塞堵，對于堵塞可以放入檢查井內的則在檢查井內插入堵塞，如圖7.2-4所示。

修復效果

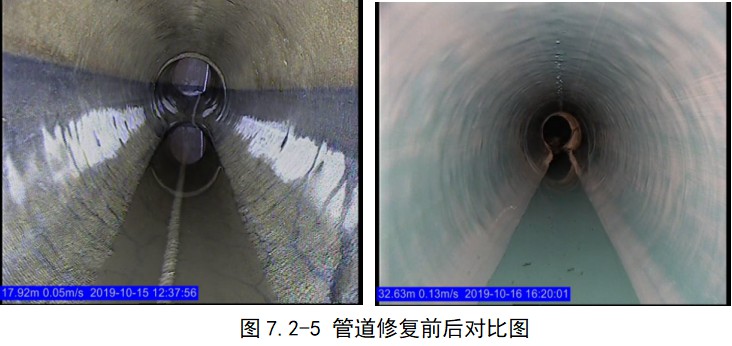

采用熱塑成型內襯修復技術對原有破損管道進行非開挖修復后，按照相關標準要求，進行了相關試驗，測試結果合格，修復后的管道過流能力大幅提高。采用熱塑成型內襯修復前后管道情況如圖7.2-5所示，此圖片通過CCTV檢測得到。
